Home / Prodotti Standard / Collaudo Dischi Bimetallici

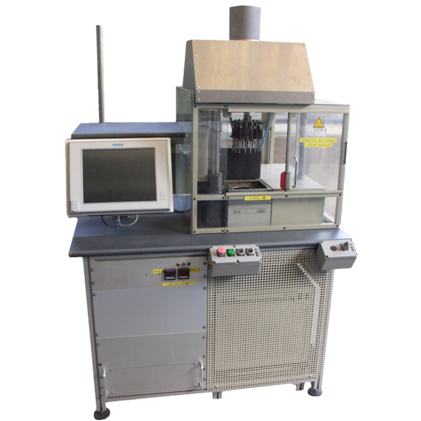

Banco collaudo di dischi bimetallici
Questo banco permette il collaudo della temperatura di scatto, in salita e discesa di temperatura, di tutti i dischi bimetallici a partire da un diametro di 12 mm in su.
Il banco è predisposto per il collaudo contemporaneo di 16 pezzi. Permette l’analisi statistica e relativa reportistica in formato Excel. I pezzi vengono immersi in un bagno a temperatura controllata con gradiente termico regolabile. Le temperature di scatto e l’isteresi relativa indicano, se entro la tolleranza specificata nei parametri dell’insieme di impostazioni e parametri relativi al prodotto, la bontà del pezzo. Indispensabile come controllo in avvio produzione, controllo a campione della produzione, per verifiche di laboratorio e in ricerca e sviluppo.
PRINCIPALI CARATTERISTICHE
- Range di temperatura: 10° - 130°C
- Gradiente di temperatura fino a 2°/min
- Dischi diametro: 12mm → 20mm

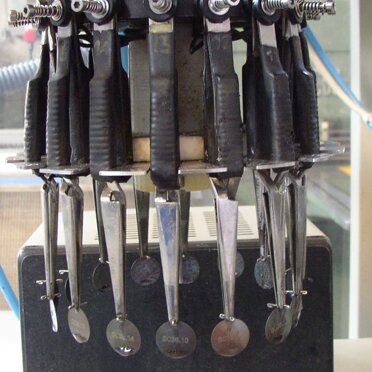

- Rilievo dello scatto del disco mediante sensore a pinzetta
- Rilievo scatto sia in salita che in discesa di temperatura
- Collaudo a bagno in liquido (olio siliconico — glicole propilenico — …)
- PC industriale fanless con SO LTSC (semi-embedded)
- Spegnimento e accensione PC automatico
FUNZIONI PRINCIPALI
Gestione ricettario parametri per prodotto
- Collaudo di 16 pezzi contemporaneamente
- Registrazione e visualizzazione andamento grafico della temperatura di scatto
- Report su file Excel
- Raccolta dati su Database o file
DETTAGLI DEL BANCO DI COLLAUDO

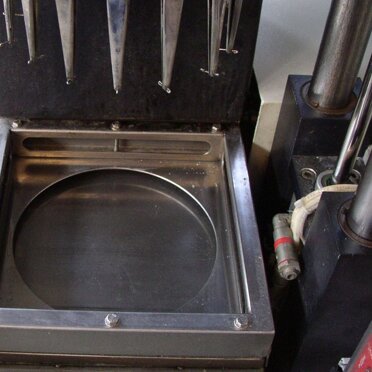

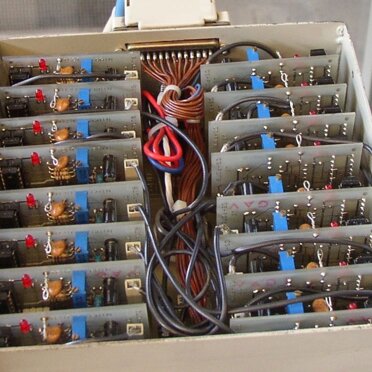

Questo è un banco semplice che permette di risolvere il complesso problema di collaudare un componente che può risultare di difficile stabilità durante la produzione. Il sistema permette di rilevare con precisione la temperatura di scatto del disco durante la salita e discesa di temperatura. Il pezzo viene immerso in un bagno del quale il banco controlla la rampa di salita e discesa di temperatura mentre 16 sensori rilevano lo scatto di ognuno dei dischi in collaudo in relazione alla temperatura.
Le analisi ed il report relativi sono personalizzati in base alle esigenze del cliente.
Il tutto è gestito da un PC industriale semi-embedded (SO LTSC con filtro UWF). Il programma può essere personalizzato anche per la memorizzazione dei risultati e dei lotti in Database SQL.
Il banco è inoltre personalizzabile per lo spegnimento automatico del PC con alimentazione privilegiata (a carico del cliente) o mediante UPS.
Scheda Tenica BNC Automazione Banco di Test e collaudo Dischi bimetallici.pdf
GALLERIA FOTOGRAFICA | DETTAGLI DEL BANCO DI COLLAUDO
