Macchina di collaudo per la produzione di particolari automotive
Macchina per il trattamento interno ed esterno di elementi per la produzione di sonde di alta temperatura e di rilievo della miscela di gas per il settore automobilistico.
La macchina lavora pallet di 104 sedi gestendo 4 pezzi alla volta per una produzione orario di circa 600 pz/ora.
La lavorazione particolare permette di utilizzare il liquido per il trattamento aspirato da siringhe ideate appositamente per questa macchina adatte all’utilizzo del liquido senza perdere precisione e con una manutenzione ridotta al minimo.
Tutto il sistema controllato da PLC con pannello operatore integrato e parametri e impostazioni raccolte in insiemi dedicati alle varie lavorazioni.
Macchina di Collaudo per Produzione di Particolari Automobilistici
Macchina di Collaudo per Produzione di Particolari Automobilistici
DETTAGLI DEL BANCO DI COLLAUDO

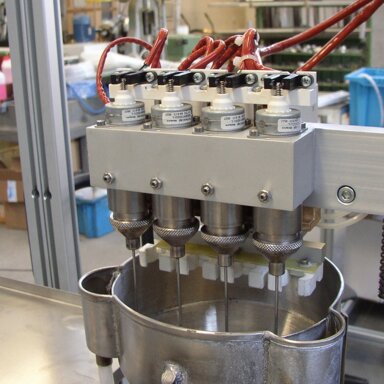

Il sistema è ottimizzato per la gestione e circolazione continua del liquido tramite pompe peristaltiche per mantenere le caratteristiche del liquido che viene costantemente pesato per verificarne il consumo entro i limiti della produzione permettendo interruzioni di rabbocco minimizzate al massimo e con indicazione di tempo di evaporazione del solvente per la ricomposizione corretta della soluzione. Le siringhe, controllate da schede con microprocessore dedicate, sono di fattura e forma adatta all’uso e sostituzione del liquido all’interno senza necessità di pulizia continua, data la viscosità e volatilità dei componenti del liquido. Il sistema provvede alla sostituzione e rimescolamento continuo del liquido a frequenza sufficiente ad evitarne l’asciugatura. La dosatura fino a livello corretto e l’asportazione del liquido dosato a fine impregnazione sono garantiti dalla precisione di comando del tampone della siringa. Il lavoro dell’operatore è ridotto all’inserzione di nuovi pallet e prelievo del pallet lavorato ogni circa 10 minuti
STRUTTURA E CARATTERISTICHE DELLA MACCHINA
Macchina per il trattamento esterno ed interno di elementi.
Gestione della macchina mediante pannello operatore C7-636 con PLC integrato della Siemens ed unità periferiche.

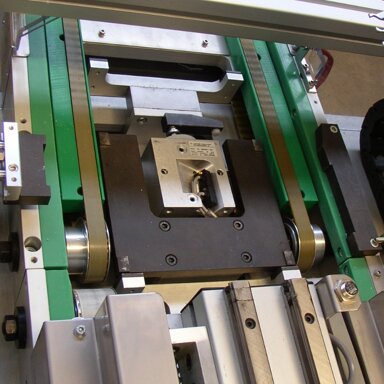

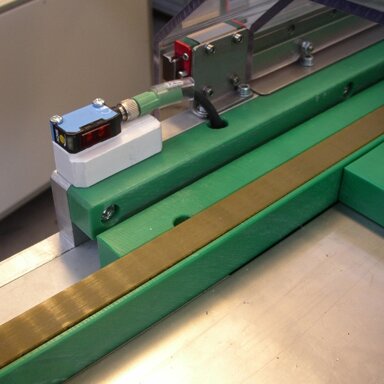

Carico e scarico dalla macchina dei pezzi mediante pallet che viaggiano su nastro trasportatore (pallet da 104 sedi).
Movimentazione di n°4 pezzi alla volta.

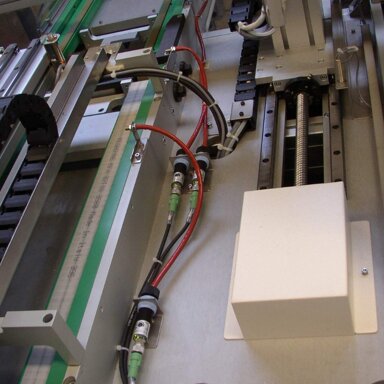

N°2 assi controllati per la depallettizazione dei pezzi.
N°2 motori passo-passo per la gestione dei dosatori per il trattamento interno dei pezzi.
Quantità di sostanza da immettere nei pezzi per il trattamento interno programmabile.
N°1 asse controllato per la movimentazione e trattamento dei pezzi.
N°2 assi controllati per la pallettizazione dei pezzi.
Produzione oraria di circa 600 pezzi.
GALLERIA FOTOGRAFICA | DETTAGLI DEL BANCO DI COLLAUDO
